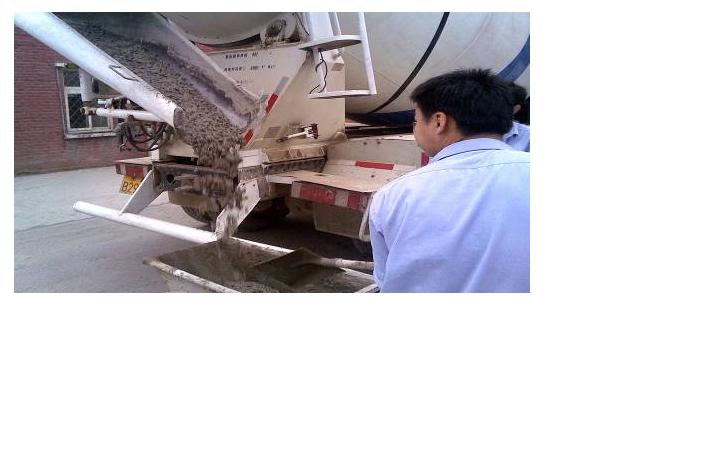

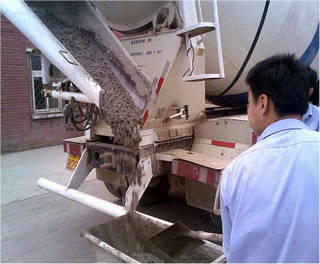

处于沿海、盐渍地区的工程，由于氯盐侵入混凝土导致钢筋锈蚀，引起混凝土膨胀开裂，严重影响了建筑物使用寿命。提高其耐久性的最重要的技术措施就是采用高抗氯离子渗透性的高性能混凝土，从根本上提高混凝土本身的护筋性能。C30F300高性能混凝土是选用与水泥相匹配的在水胶比不大于0.35的条件下，使用矿物掺和料替代部分水泥作胶凝材料，使混凝土变得更加致密，从而降低混凝土的渗透性。通过降低混凝土拌和物的用水量，采用低水胶比，高效减水剂，常规材料、常规工艺在常温下配制出抗氯离子渗透能力和抗冻融能力都较强的高性能混凝土。按此配比生产的混凝土可泵送性好、收缩徐变小、耐腐蚀、抗渗性能优良（90d扩散系数为1.1×10-8cm／s ，90d抗氯离子渗透性为400C、抗冻融（冻融循环300次DF不小于60％～70％）完全满足工程要求。
