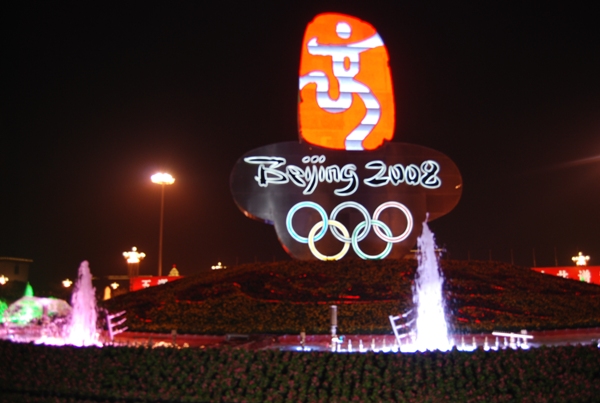

本工程为2008年天安门广场中心花坛,由盆景平台和立杆组成,立杆可进行更换,其中中国印立杆为旋转,残奥会及国庆宫灯立杆均不转动。结构体系:盆景平台由主、次结构两部分组成,主结构包括正交的四榀钢桁架(其中与天安门中轴线成45度斜交放置)和可拆卸的中国印立杆(其与回转座通过法兰连接),整个结构通过节点的木方将荷载传递给地面。为了方便,在结构的相应位置布置了32吨配重。盆景平台除主体结构以外的次支撑结构采用钢管脚手架,整个盆景平台满铺钢板网。
花坛盆景平台直径为28米,主结构四榀正交钢桁架由槽钢【20a组成,长12米、宽4米、高2.25米,传动平台底座由轧制型钢H400×400×13×21组成,长4米、宽4米、高2.25米。
中国印立杆由立杆主体和次桁架组成,立杆主体为卷制Φ900×16钢管,长14.3米;次桁架由【20a组成,长14.3米,宽10米。工程用钢量约132吨。
花坛旋转装置由两台电机传动,每台电机可单独带动,旋转装置与钢传动平台底座法兰连接,中国印立杆与旋转装置法兰连接。
钢构公司主要承揽花坛主体钢结构的制作、安装,总重量为107吨。
